建筑垃圾的再生過程是怎么樣的？

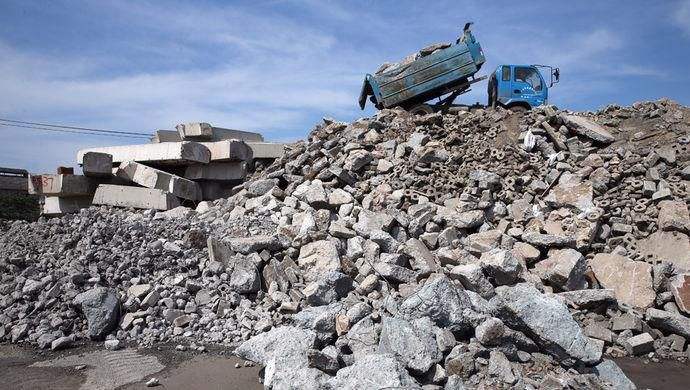

建筑垃圾的循環再生是一個復雜的系統工程，涉及到建(構)筑物的拆除、回收與加工。

1.1建(構)筑物的拆除

拆除是建筑垃圾循環再生的基礎和前期工作。根據建(構)筑物類型、拆除要求、現場環境等選擇拆除方案。常用的拆除方法有整體爆破、無聲破碎、局部(部分)爆破和機械拆除等。

整體爆破一般用于拆除整個建(構)筑物，通常會對周圍建筑物產生一定程度的損傷，適用于周圍沒有重要建筑群的大型建(構)筑物的拆除；無聲破碎是在舊建(構)筑物中埋置大量的無聲破碎劑，通過超量膨脹使舊結構破裂的一種新型拆除技術。它對周圍建筑沒有影響，適用于整體或局部拆除，但效率較低；鉆孔炸藥爆破是局部切割和部分拆除混凝土結構的有效方法，通常拆除結構的厚度超過200mm~300mm才有價值；從安全、對周圍環境和建筑的破壞、成本等綜合考慮.常用機械拆除。

建筑垃圾再生率取決于其雜質含量和再生產品應用要求，前者尤為關鍵。拆除建(構)筑物時可能混雜有豁土或其它廢料，也可能被其它雜質污染。因此，拆除期間采取適宜的防護措施，增加拆除建筑垃圾再生的可能性，提高再生價值。例如，在結構拆除前，先去除各種裝修材料、防水材料、木材、渣土、鋼和金屬構件等非常必要。顯然，選擇性拆除措施是保證建筑垃圾再生產品質量，提高建筑垃圾再生率的重要保障。

1.2建筑垃圾的回收

為提高建筑垃圾再生率和再生產品質量，建筑垃圾本身質量至關重要。建筑垃圾質量通常與建(構)筑物的結構體系、建設年代、拆除方式、回收方式、堆放形式和管理有關。上世紀八十年代以前，我國建筑結構以磚混結構為主，在現階段舊城改造和城市基礎設施建設期間，排放的建筑垃圾渣土含量高，廢混凝土和廢磚瓦含量相對較低。因此就目前我國建筑垃圾的組成和再生技術工業化技術水平而言，有必要從四個方面控制回收建筑垃圾質量：選擇性拆除、選擇性回收、分類回收、建立檔案。

選擇性回收可使建筑垃圾再生率達到95%以上，甚至100%。無論從技術上還是經濟上，這是現階段再生企業應采用的回收方式。如選擇性回收廢磚，通過再生處理成為再生原料，用于生產磚渣混凝土砌塊，再生原料利用率達60%。選擇性回收廢磚和廢混凝土塊，100%再生為再生原料和再生骨料，分別用于生產砌筑用混凝土磚和市政制品。

分類回收建筑垃圾同樣非常必要，通常按水泥基、燒結類和天然石材類材料分類回收、堆放。水泥基類建筑垃圾以普通混凝土為主，再生產品以再生骨料為主，可用作低強度等級混凝土及制品的骨料。若經過強化處理，成為高品質再生骨料，可以用于制備高強混凝土或高性能混凝土。廢磚瓦為主的燒結類建筑垃圾，再生骨料質量較差，通常只能用于生產低強度等級墻體材料。

1.3建筑垃圾的再生加工

建筑垃圾是一種多組分混合物，除廢混凝土、廢磚瓦等無機硬質組分外，還含有其它組分，如木材、瀝青、廢金屬(鋼、鐵、鋁等)、廢橡膠和廢塑料等，分離后可作為相應工業原材料。當然還含有一定的雜質，甚至是有毒或有污染的成分，不但無法再生利用，而且需要進行特別處理。如果采用選擇性拆除、選擇性回收措施，雜質和其它組成含量將很少。

加工建筑垃圾可在固定的再生工廠內實施，也可以采用移動式建筑垃圾再生生產線在施工現場進行。再生工廠通過成套生產線將建筑垃圾加工成給定顆粒尺寸的骨料，這與使用天然原料生產骨料的采石場基本相同，此外還有去除雜質的裝置。生產線通常包括不同類型的破碎機、篩分和輸送設備、去除雜質的裝置等。按再生工藝及裝備組合不同，再生工廠可分為三類：①除用于分離鋼筋和其他金屬材料的磁鐵外，這類工廠沒有其他去除雜質的附屬設備，通常用于道路重建和再生工程。②在好的類再生工廠基礎上，破碎之前使用機械或手工方法除去大塊雜質(包括金屬、木材、硬質纖維板、塑料、涂層和各種不同類型的屋面材料)，破碎、篩分之后采用干法或濕法凈化破碎產品。該工藝流程適用于含有少量雜質的情況，再生產品質量較高。③所有建筑垃圾均在再生工廠內加工處理，然后全部變成原料或成品，無論是拆除現場還是再生工廠均不產生二次廢料，從環境和經濟角度而言，這是建筑垃圾資源化再生的最終目標。目前國內外建立的再生工廠均屬于前兩類。

1.4再生骨料的強化

再生混凝土骨料顆粒棱角多，表面粗糙，表面含有硬化水泥砂漿，破碎過程中因損傷累積在內部造成大量微裂紋，導致再生骨料存在孔隙率大、吸水率大、堆積密度小、壓碎指標值好的不足。與普通骨料相比，利用再生骨料制備新混凝土的用水量偏高、硬化后的強度和彈性模量低、收縮率較大。

相關研究表明，在添加水泥和水之前先干拌再生骨料，發現選用再生骨料的混凝土抗壓強度、抗拉強度和彈性模量比沒有進行干拌的混凝土要高得多。究其原因，干拌效應發揮了較好的作用：改善了粗骨料的形狀；粘附于再生骨料表面的舊砂漿脫附；脫附的舊水泥細顆粒加速了新拌水泥的水化，起到化學成核劑作用。因此，近年來在建筑垃圾循環再生工藝中增加了再生骨料強化工序，目的在于改善骨料粒形態、除去再生骨料表面所附著的硬化水泥石，提高普通再生骨料的品質。目前常用的再生骨料強化技術為機械強化。

1.5再生產品的存放

鑒于再生產品品質的多樣性和特殊性，其存放和管理應注意四個方面：①用不同質量建筑垃圾和不同方法生產的再生產品應分別堆放。不但要按再生原料、再生粗骨料、再生細骨料等種類分別堆放，即使同是再生粗骨料也需按質量等級分別存放；②再生骨料在堆放和運輸時應按規定進行，以防再生骨料斷裂和分離，進而改變再生骨料質量。③再生粗骨料吸水率較大，在使用時通常應處于飽和面干狀態，因此應保持所需濕度條件。再生細骨料中通常含有少量未水化水泥和水化石灰，遲早會結塊，因此不宜長期存放；④再生骨料應與其他種類的骨料分開存放。
