添加劑對(duì)再生骨料干粉砂漿性能的影響

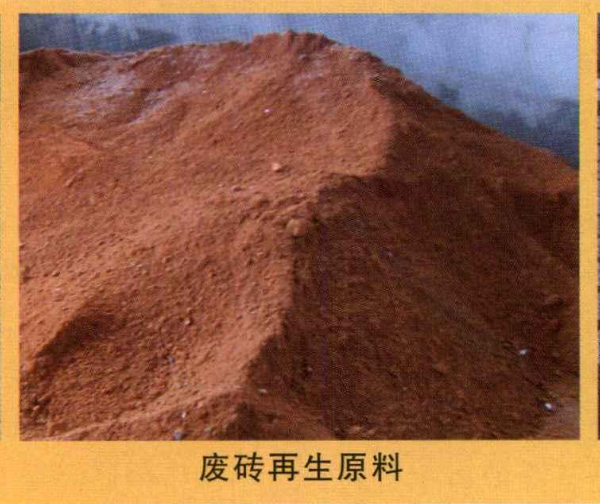

再生骨料和天然河砂的物理性能差異較大，天然河砂的表面形貌較為光滑和密實(shí)，而再生骨料與之相比表面有較多孔洞和微裂紋存在，且凹凸不平，因此再生骨料的表觀密度遠(yuǎn)小于天然河砂，而孔隙率和吸水率則比天然河砂大。因此，在使用再生骨料配制砂漿時(shí)，需要考慮到其用水量的變化。

再生骨料干粉砂漿的力學(xué)性能優(yōu)于天然河砂干粉砂漿。成型砂漿試樣初期時(shí)所多添加的水份，被再生骨料所吸收，水化后期這部分水份重新釋放出來(lái)，使得砂漿內(nèi)的膠凝材料水化更基本，且同天然砂石骨料相比，再生骨料的棱角比較多，使得再生骨料干粉砂漿中再生骨料與水泥水化產(chǎn)物之間有更大的機(jī)械嚙合力，兩者共同作用使得再生骨料干粉砂漿力學(xué)性能更好。

在干粉砌筑砂漿中摻加粉煤灰，改善了干粉砌筑砂漿的和易性，進(jìn)而增強(qiáng)了干粉砂漿的力學(xué)性能，粉煤灰的最佳摻量為25%。

復(fù)合激發(fā)劑的摻入，使得再生骨料具有潛在膠凝活性組分的活性被激發(fā)，且復(fù)合激發(fā)劑中的硫酸鹽也同時(shí)激發(fā)了粉煤灰的活性，這使得再生骨料砌筑砂漿的性能得到進(jìn)一步提高，在復(fù)合激發(fā)劑摻量為0.9%時(shí)干粉砌筑砂漿的抗壓強(qiáng)度達(dá)到14.12MPa，比未摻加復(fù)合激發(fā)劑時(shí)提高了5.93%。

界面增強(qiáng)劑中的聚乙烯醇和膠粉分子中含有大量極性基團(tuán)，抑制了游離水的擴(kuò)散，使再生骨料表面區(qū)域的水泥能夠充分水化，另一方面，在再生骨料和水泥漿體的界面間形成了均勻的柔性界面層，改善了界面層的結(jié)合情況，進(jìn)而提高了干粉砌筑砂漿的力學(xué)性能，界面增強(qiáng)劑摻量為1.2%時(shí)，干粉砌筑砂漿的抗壓強(qiáng)度達(dá)到15.43MPa，比未摻加界面增強(qiáng)劑時(shí)提高了8.71%。

再生骨料干粉砌筑砂漿的保水率隨著羧甲基纖維素保水劑的加入，保水率明顯提高，在摻量為0.24%時(shí)，保水率達(dá)到了99.17%；但保水率的摻加對(duì)干粉砌筑砂漿的力學(xué)性能有不利影響，隨保水劑摻量的增加其力學(xué)性能呈下降的趨勢(shì)，在保水劑摻量為0.24%時(shí)，28d抗壓強(qiáng)度下降為14.50MPa。

在再生骨料干粉砌筑砂漿中摻加萘系好的減水劑，減水作用明顯，在減水劑摻量為1.2%時(shí)，減水率達(dá)到14.91%；隨著減水率的增加，干粉砂漿的28d抗壓強(qiáng)度也得到了一定程度的提高，在減水劑摻量為1.2%時(shí)，28d抗壓強(qiáng)度為16.22MPa。

再生骨料干粉砌筑砂漿的最佳原料配比選擇為：灰料比為1:5.0，粉煤灰摻量為25%，復(fù)合激發(fā)劑摻量為0.9%，界面增強(qiáng)劑摻量為1.2%，保水劑摻量為0.24%，減水劑摻量為1.2%。
